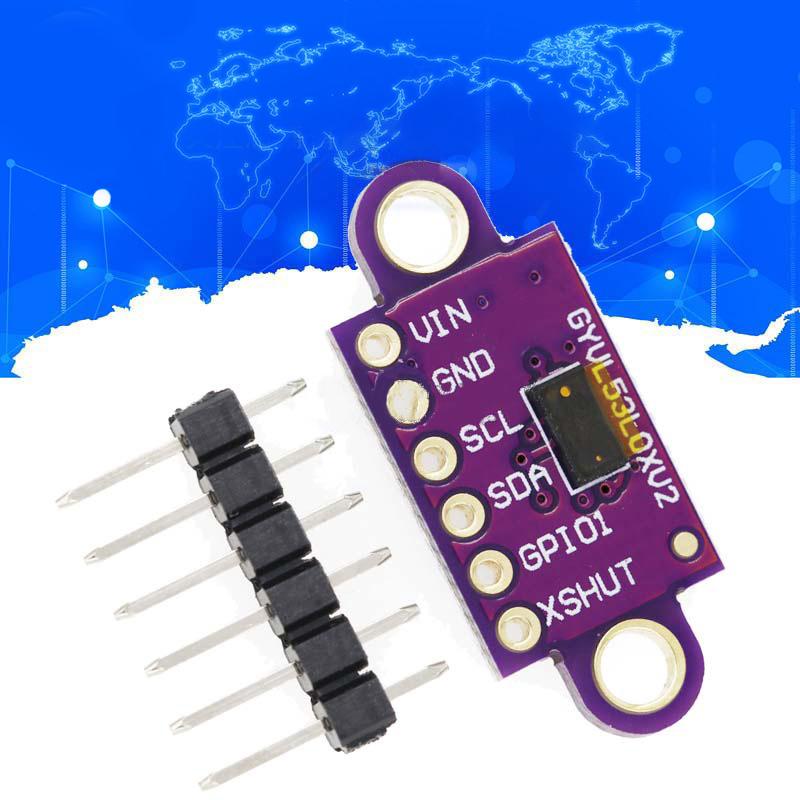

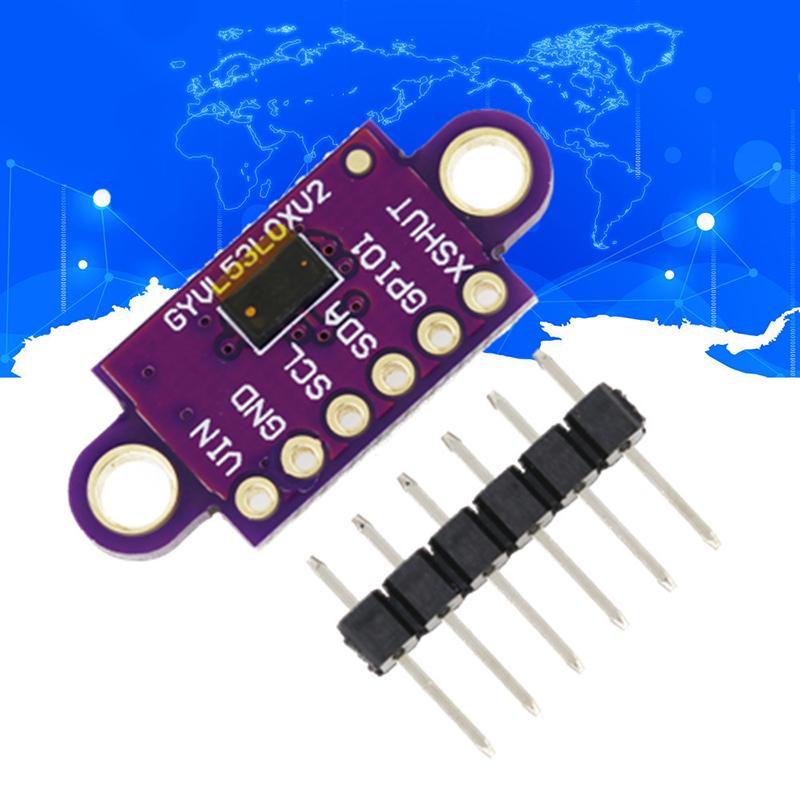

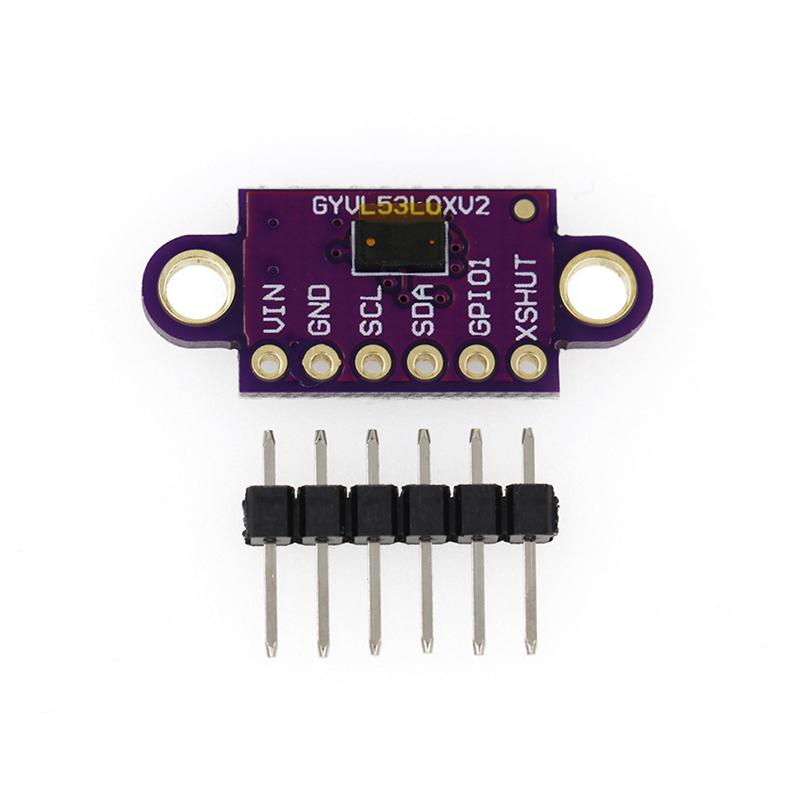

Vl53L0X זמן מעוף (טוף) חיישן טווח לייזר מודול פריצה 940 ננומטר Gy-530 Gy-Vl53L0Xv2 מודול מרחק לייזר I2C Iic

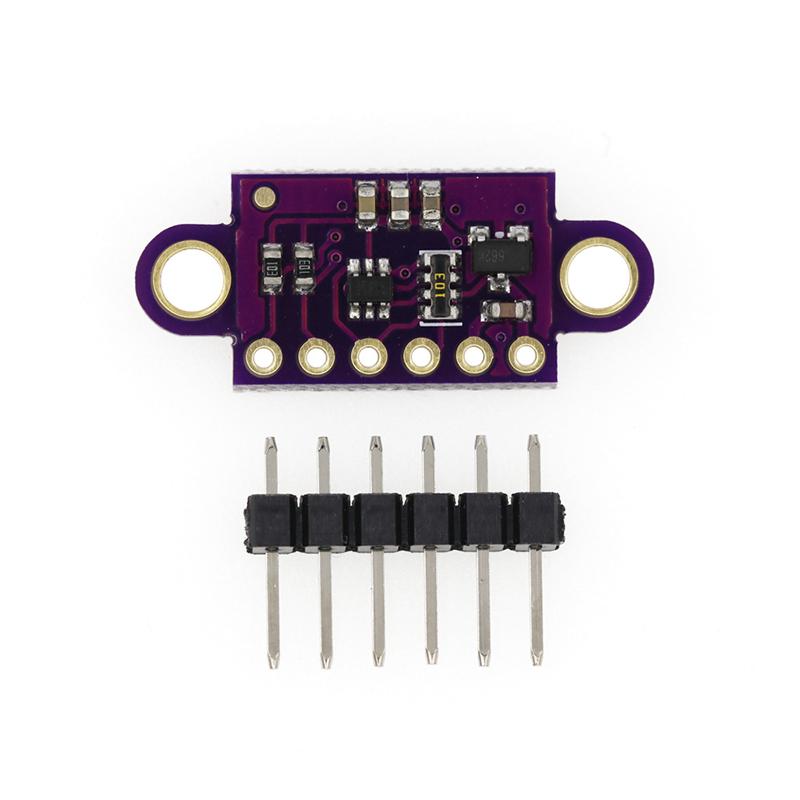

מאפיינים: ה-VL53L0X מבית ST Microelectronics היא מערכת טווח זמן טיסה המשולבת במודול קומפקטי. לוח זה הוא נושא עבור ה-VL53L0X, לכן אנו ממליצים לקרוא בעיון את גיליון הנתונים של ה-VL53L0X לפני השימוש במוצר זה. ה-VL53L0 משתמש בטכנולוגיית FlightSense של ST כדי למדוד במדויק כמה זמן לוקח לפולסים הנפלטים של אור לייזר אינפרא אדום להגיע לעצם הקרוב ולהשתקף בחזרה לגלאי, כך שהוא יכול להיחשב כמערכת לידר זעירה, עצמאית.. זמן הטיסה הזה (TOF) המדידה מאפשרת לו לקבוע במדויק את המרחק המוחלט למטרה מבלי שההחזר של האובייקט ישפיע רבות על המדידה. החיישן יכול לדווח על מרחקים של עד 2 מ' (6.6 רגל) עם רזולוציה של 1 מ"מ, אבל הטווח והדיוק האפקטיביים שלו (רַעַשׁ) תלויים באופן משמעותי בתנאי הסביבה ובמאפייני המטרה כמו רפלקטיביות וגודל, וכן בתצורת החיישן. מדידות טווח זמינות דרך I2C של החיישן (טוויסט) ממשק, המשמש גם להגדרת הגדרות חיישן, והחיישן מספק שני פינים נוספים: כניסת כיבוי ופלט פסיקה. ה-VL53L0X הוא IC נהדר, אבל חבילת ה-LGA הקטנה שלו ללא עופרת מקשה על הסטודנט או התחביב הטיפוסי להשתמש. הוא פועל גם במתח מומלץ של 2.8 וולט, מה שעלול להקשות על הממשק עבור מיקרו-בקרים הפועלים ב-3.3 וולט או 5 וולט. לוח הפריצה שלנו מטפל בבעיות אלו, ומקל על התחלת השימוש בחיישן, תוך שמירה על הגודל הכולל קטן ככל האפשר. מספר סיכה תיאור VDD פלט מוסדר של 2.8 וולט. כמעט 150 mA זמינים להפעלת רכיבים חיצוניים. (אם אתה רוצה לעקוף את הרגולטור הפנימי, אתה יכול במקום זאת להשתמש בפין זה ככניסת 2.8 וולט עם VIN מנותק.) VIN זהו חיבור ספק הכוח הראשי 2.6 וולט עד 5.5 וולט. מעבירי רמת SCL ו-SDA מושכים את קווי ה-I2C גבוה לרמה זו. GND הארקה (0 V) חיבור לאספקת החשמל שלך. מקור הבקרה של I2C שלך חייב גם לחלוק בסיס משותף עם הלוח הזה. SDA קו נתונים I2C מוזז רמה: HIGH הוא VIN, LOW הוא 0 V SCL קו שעון I2C מוזז רמה: HIGH הוא VIN, LOW הוא 0 V XSHUT פין זה הוא כניסת כיבוי אקטיבית-נמוכה; הלוח מושך אותו ל-VDD כדי להפעיל את החיישן כברירת מחדל. הנעת סיכה נמוכה מכניסה את החיישן למצב המתנה לחומרה. קלט זה אינו מוזז רמה. מפרטים: צבע: כתמונה לך: 3.5 ס"מ החבילה מכילה: 1x GY-VL53L0XV2V L53L0X זמן הטיסה חיישן המרחק הערה: נא לאפשר הבדל מידות קל עקב מדידה ידנית שונה. שימו לב שהפרשי צבע קלים אמורים להיות מקובלים בגלל האור והמסך. הסוחר מתחייב שהמוצרים שלו עומדים בכל החוקים החלים, ומוצעים רק אם הם תואמים למדיניות של Joom ולחוקי בטיחות המוצר והתאימות של האיחוד האירופי.
