[הערה חשובה - ללקוחות בחו"ל]
תודה שרכשת מוצר זה. אנא קרא בעיון את ההערות החשובות הבאות לפני השימוש במוצר זה בחו"ל.
1. חקיקה ותקני בטיחות
מוצר זה עומד בתקני הבטיחות היפניים. אנא בדוק תאימות עם התקנות המקומיות ותקני הבטיחות לפני השימוש במדינה שלך.
קטגוריות מוצרים מסוימות (אלקטרוניקה, קוסמטיקה, מזון וכו'.) עשוי לדרוש אישור ממדינת היבוא.
2. לגבי מוצרי חשמל
[תואם מתח]
בעת שימוש במכשירי חשמל, שימו לב שהם מתוכננים בהתאם למפרטי המתח היפני (90-110V), כך ששימוש בהם במתח שונה עלול לגרום לתקלות.
[סוג תקע]
המוצרים שלנו משתמשים בסוג התקע היפני (סוג או סוג ב').
אנא השתמש במתאם המרה במידת הצורך.
[הערות חשובות לגבי שנאים ומתאמים]
שנאי מתאים את המתח כך שיתאים לדרישות הציוד.
מתאמי המרה רק משנים את צורת התקע ואינם מכוונים את המתח.
שימוש רק במתאם ההמרה ללא שנאי עלול לגרום נזק למוצר.
[על אחריות]
איננו אחראים לכל תקלה או נזק שנגרמו משימוש לא נכון, כגון הפעלת המוצר ללא שנאי.
3. שפה ומדריך
הוראות ותצוגות המוצר עשויות להיות רק ביפנית.
שם מוצר: NE555+CD4017 מנורת זרימה קלה מודול LED ערכת DIY
מתח: 2.5 - 14.5 וולט
גודל מעגלים מודפסים: 5.4*2.1 ס"מ, עובי: 1.6 מ"מ
ערכת LED זורמת, גרסת התקנה על פני השטח, מושלמת לתרגול הלחמת רכיבי התקנה על פני השטח.
מוצר זה הוא ערכת הרכבה ודורש הלחמה.
מפרט מוצר:
מתח: 2.5-14.5V

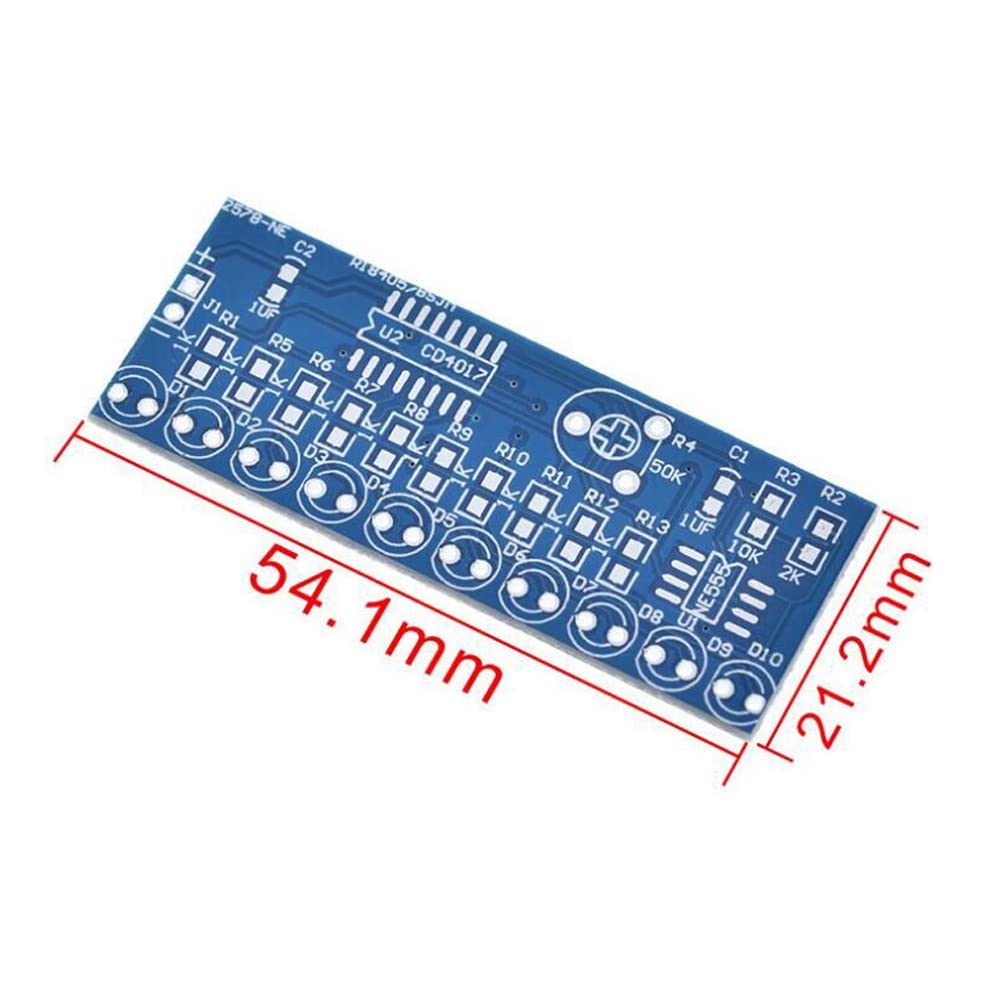

גודל מעגלים מודפסים: 54מ"מ*21מ"מ
עוֹבִי: 1.6 מ"מ
משקל לכל ערכה: 6.7 גרם
מוצר זה הוא ערכת הרכבה ודורש הלחמה.
ל:
ערכת LED זורמת, גרסת התקנה על פני השטח, מושלמת לתרגול הלחמת רכיבי התקנה על פני השטח.
הערה: שימו לב שחובה להחזיק בידע מקצועי כדי להשתמש במוצר זה.

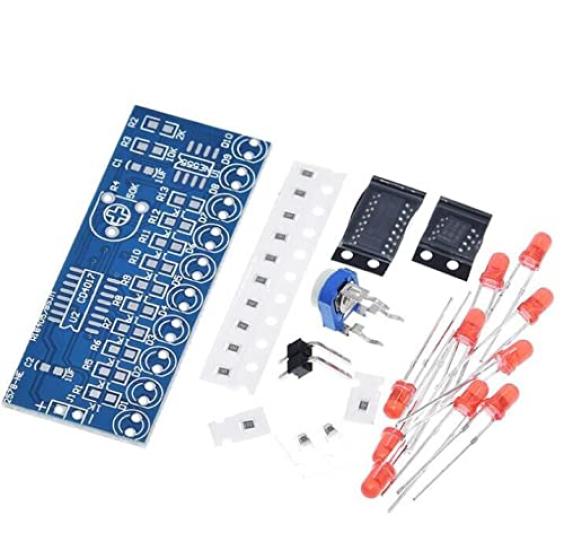

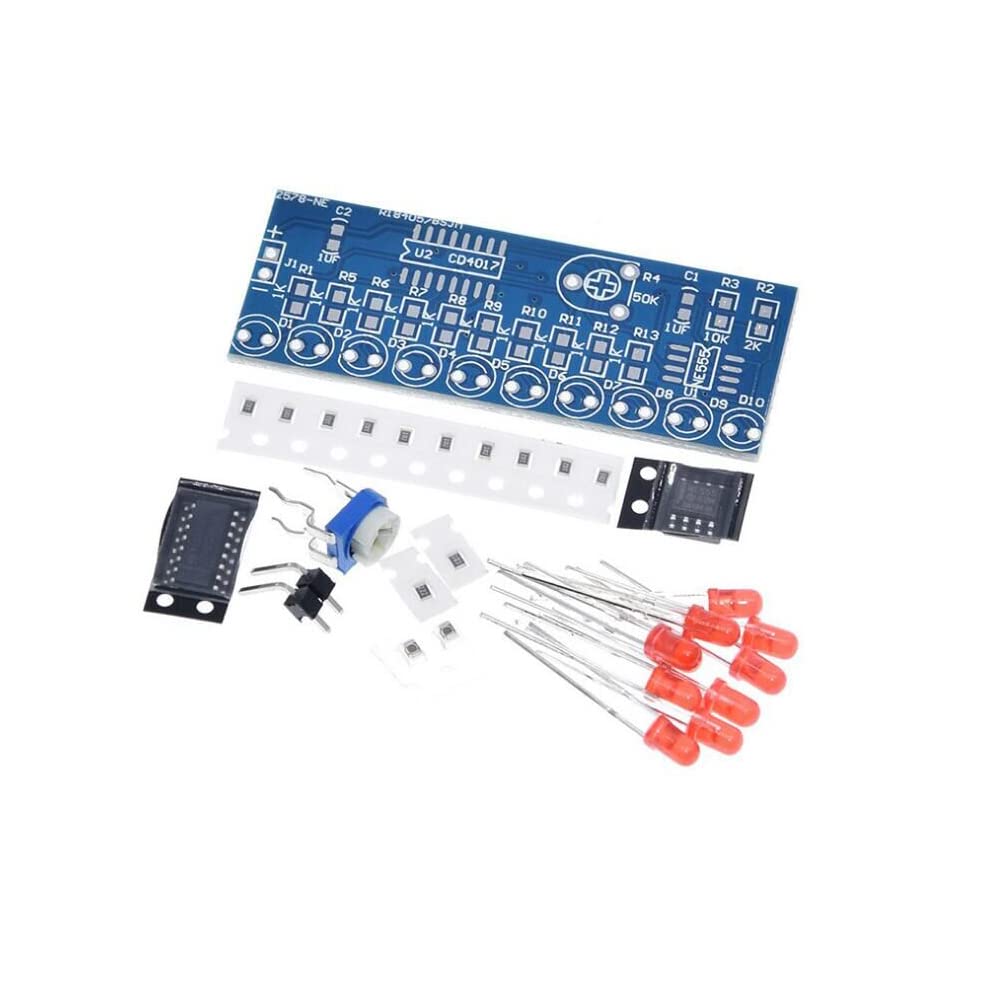

רכיבים וכמויות הכלולים בכל ערכת עשה זאת בעצמך
לוח PCB *1
מחבר פינים מעוקל 2P *1
קבל 1 מיקרו-פאראד *2
LED אדום 3 מ"מ * 10
נגד 1K *10
נגד 2.2K *1
נגד 10K *1
פוטנציומטר 50K כחול-לבן *1
NE555 *1
CD4017 *1
מִבְנֶה: ערכה זו מורכבת בעיקר ממעגל יצירת שעון, מעגל מונה עשרוני ומולטי-ויברטור מעורר עצמי עם ליבת NE555, אשר טוען את הקבלים C1 דרך R2, R3 ו-R4.
כאשר C1 רק מתחיל להיטען, פין 2 של ה-NE555 עדיין נמוך, ולכן פין הפלט 3 גבוה.. כאשר ספק הכוח מטעין את C1 דרך R2, R3 ו-R4, הוא מגיע ל-2/3 ממתח ספק הכוח.. כאשר פין הפלט 3 משתנה גבוה לנמוך, צינור הפריקה הפנימי של ה-NE555 נדלק והקבל C1 נפרק דרך R4, R3 ופין 7 של ה-NE555 עד שהמתח על פני C1 נמוך מ-1/3 ממתח האספקה.. כאשר פין 3 של ה-NE555 משתנה שוב מנמוך לגבוה, C1 נטען שוב, והמחזור הזה מתחיל מחדש.
זמן טעינה ופריקה: 0.695 (R2 + R3 + R4) C1 לזמן טעינה, 0.695 (R4 + R3) C1 לזמן פריקה. כוונון R4 יכול לשלוט בתדר הפלט של המתנד. אות התנדנדות השעון של NE555 מחובר לפין 14 של CD4017.
תְפוּקָה: 10 לדים מחוברים ל-10 יציאות הטרמינלים של CD4017. כאשר 10 יציאות ה-CD4017 מייצרות רמות גבוהות ברצף תחת פעולת אות השעון, D1 עד D10 יידלקו ברצף ליצירת אפקט מנורות זורמות.
מתכוונן: מנורת הזרימה הזו מאפשרת לך להתאים את קצב הזרימה של מנורת ה-LED על ידי כוונון R4.
תכולת החבילה:

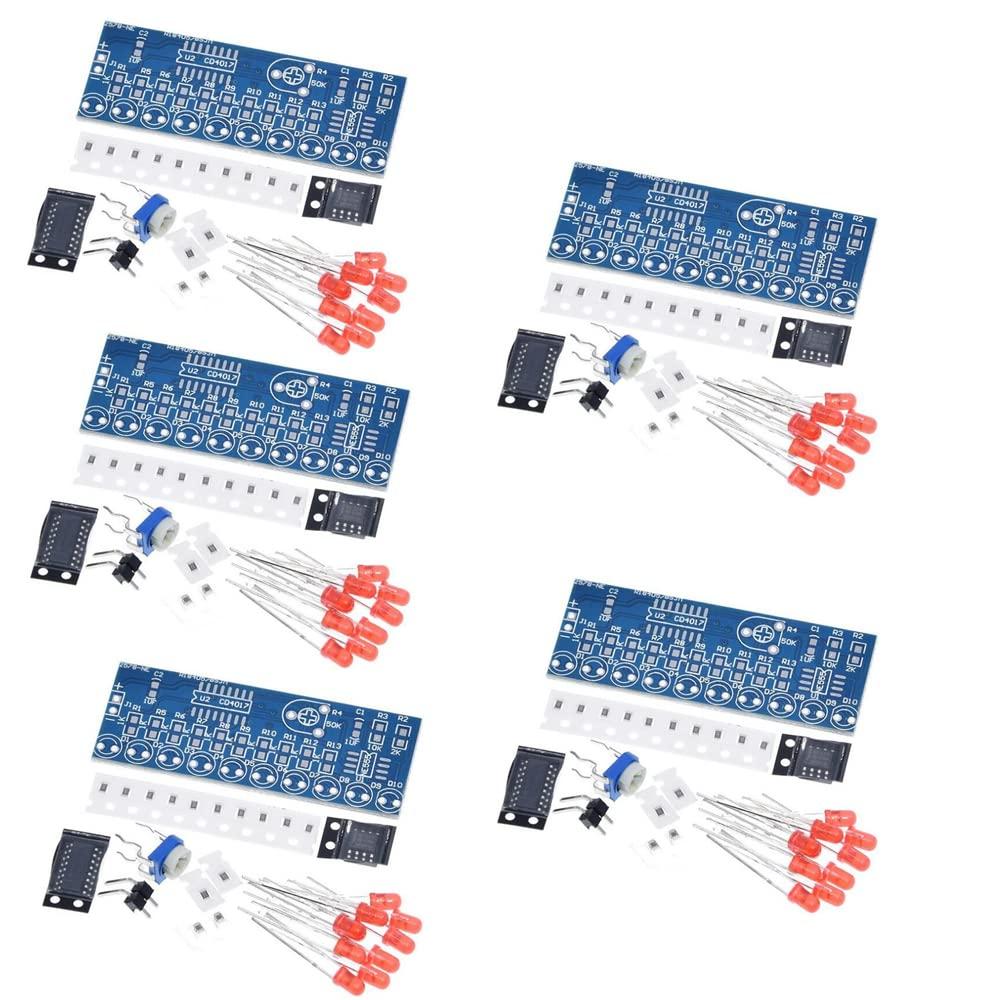

5 x NE555 + CD4017 מודול אור LED מנורת זרימה ערכת DIY (נדרש הלחמה)
