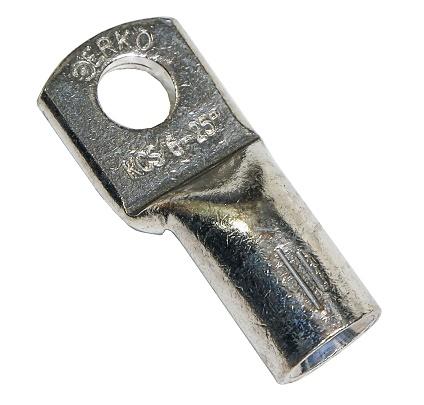

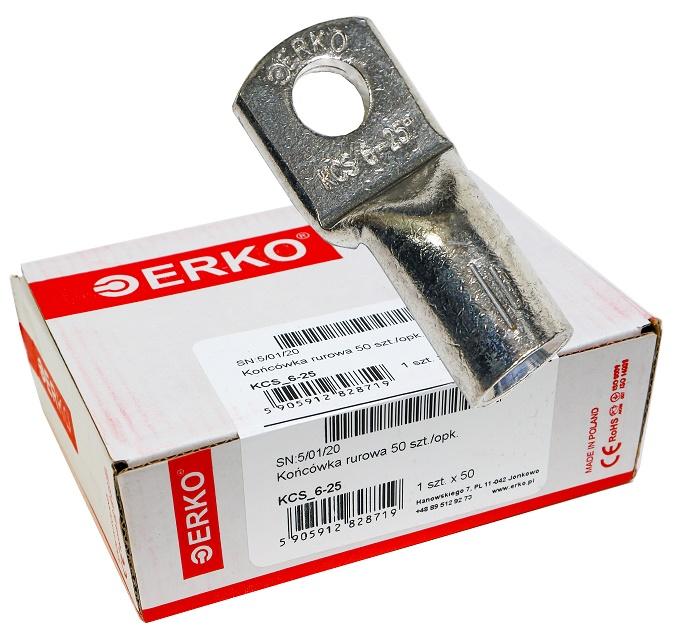

Końcówka oczkowa Cu rurowa KCS 6-25 50szt.
Dane techniczne
Producent: ERKO
Seria produktu: KCS
Indeks producenta: KCS_6-25/50
EAN 5905912828719
Kształt końcówki Oczkowe
Kąt połączenia Prosty
Materiał Miedź
Model bez kołnierza
Rodzaj przewodu Wielożyłowy
Rozmiar gwintu metrycznego przyłącza mm2 6
Z izolacją NIE
Z otworem kontrolnym NIE
Zabezpieczenie powierzchni Cynowanie
Znamionowy przekrój poprzeczny [mm2] 25
Końcówki oczkowe rurowe miedziane serii DIN (cynowane galwanicznie) zgodne z
normą DIN 46235, do zaprasowywania. Umożliwiają zakończenie żył kabla
miedzianego, znajdują zastosowanie tam gdzie zachodzi konieczność przyłączenia
przewodu do np. rozdzielni, szyny zbiorczej lub innego urządzenia przy pomocy
zacisku śrubowego. Zastosowanie końcówek oczkowych DIN zwiększa
bezpieczeństwo i trwałość tego typu połączeń. W przeciwieństwie do połączeń
lutowanych zastosowanie końcówek oczkowych zmniejsza ryzyko przegrzewania się
żył oraz izolacji. W przypadku zaprasowywania żył sektorowych należy je
przeformować na „okrągło”.
Wszystkie miedziane końcówki oczkowe rurowe , poddawane są dodatkowemu
procesowi obróbki hartowania oraz wypalania w temperaturze 700°C. Proces ten
powoduje usunięcie wszelkich zanieczyszczeń z materiału, z którego wykonana
jest końcówka. Końcówki hartowane w przeciwieństwie do końcówek niehartowanych
są w mniejszym stopniu narażone na powstawanie pęknięć oraz mikropęknięć w
trakcie ich zaprasowywania, a tym samym posiadają lepsze parametry pracy.
Dla normy DIN 46235 tolerancja wymiarowa dla rozmiaru „d1” dla
przekrojów 10-150 mm2 wynosi +/- 0,3 mm dla przekrojów 185-400 m2 +/- 0,4 mm,
dla wymiarów 500-625 mm2 +/- 0,5 mm, tolerancja dla wymiaru „b” dla przekroju
10-70 mm2 wynosi +/- 1 mm, dla przekrojów pomiędzy 95 a 625 mm2 to +/- 2 mm dla
całego zakresu przekrojów tolerancja wymiarowa dla rozmiaru „l1” wynosi +2 mm,
dla wymiaru „c” -3 mm. Skuteczność zaprasowania (zamocowania końcówki na kablu)
zależy od zastosowania odpowiedniego narzędzia oraz dopasowanej do przekroju
matrycy.
materiał: miedź elektrolityczna (zgodna z EN13600)
minimalna warstwa pocynowania: 3μm
tolerancja wymiarowa wg. DIN 46235
